Board Viewer Advance
Board Viewer Advance阅读器通过“各种可用功能+与工具的协作”实现高品质的审图及验证。Board Viewer Advance是免费版Board Viewer的高功能版,可实现审阅环境的无纸化,提高审阅包含限制条件的设计及制造的效率。
特点
能够显示DRC、EMC Adviser等校验工具的结果,因此与仅目视确认相比,实现了高精度的审图。
充实了显示系统、参照系统、操作性、与外部工具的协作等各个方面的功能,可实现审图及验证的高效化。
功能丰富

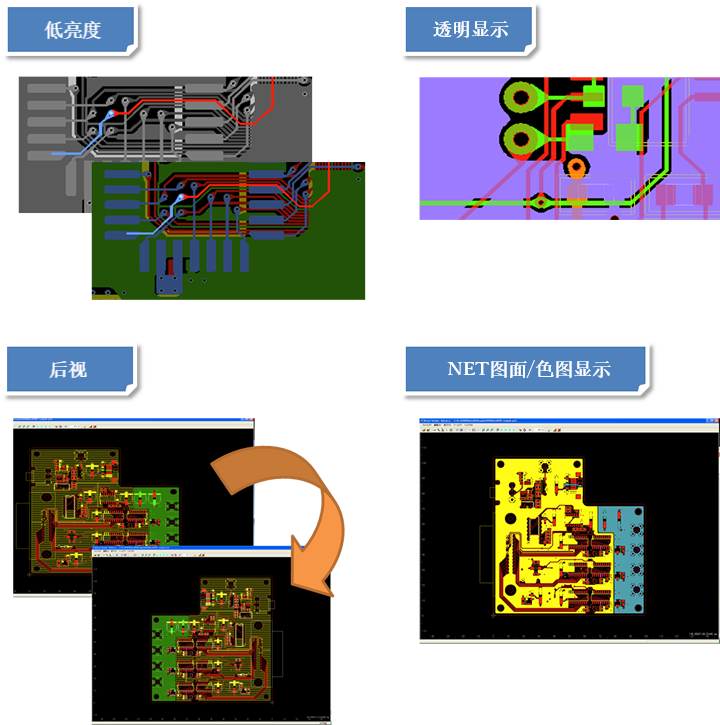

显示功能
*低亮度
・可进行灰度显色或减色低亮度显示
・仅选择对象以正常颜色(非低亮度颜色)进行显示
・仅选择对象以正常颜色(非低亮度颜色)进行显示
*透明显示
・可半透明地描绘层,透视地确认下层图形
*后视
・可水平方向/垂直方向反转,显示从背面观察时的情况
・可同时反转层的显示顺序
・可同时反转层的显示顺序
*NET图面/色图显示
・可对以电压值分组的NET设定颜色

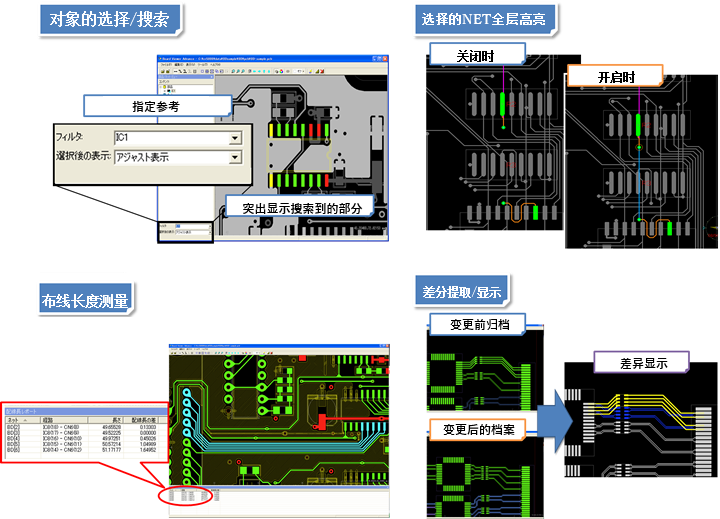

数据参照功能
*对象的选择/搜索
・可通过NET名称或参照(reference)来搜索对象
*选择的NET全层高亮
・选择了NET时,非参照层的图面也可高亮显示
*布线长度测量
・报告选择的NET的布线长度
・当选择了多个NET时,也将报告其布线长度的差分
・当选择了多个NET时,也将报告其布线长度的差分
*差异提取/显示
・可比较设计变更内容并显示差异,在1个画面中进行确认
・变更部位列表也将以对话框的形式显示
・变更部位列表也将以对话框的形式显示
操作性
・操作上与Design Gateway一致
・可自定义指令及按键的分配
・选择的对象名称的剪贴板复制
・可自定义指令及按键的分配
・选择的对象名称的剪贴板复制
交叉搜索、与外部工具的协作
・可与Design Gateway、System Designer交叉搜索
・读入CR-8000 / CR-5000中执行的DRC或EMC Adviser等的校验结果文件进行显示
・读入CR-8000 / CR-5000中执行的DRC或EMC Adviser等的校验结果文件进行显示
充实了红笔功能
・也可输入矩形、箭头等
・可按内容以文件为单位进行管理
・可在Design Force或Board Designer中确认用红笔标注过的文件,便于共享修正指示等
・可按内容以文件为单位进行管理
・可在Design Force或Board Designer中确认用红笔标注过的文件,便于共享修正指示等
审阅功能
【从EMC的角度进行审阅】
・搜索闭环部位
・搜索阻抗不匹配的部位
・搜索返回路径、旁路电容器路径
・搜索阻抗不匹配的部位
・搜索返回路径、旁路电容器路径
【从制造性的角度进行审阅】
・对准标记的规范(指定部位上的配置违规)
・微小铜箔(微细铜箔部分)
・丝印字符(参照文字的交叉)
・微小铜箔(微细铜箔部分)
・丝印字符(参照文字的交叉)
