【What's New】3D EMC Adviser
3D EMC Adviser可在Design Force中进行融合了电气与机械的EMC设计验证，从设计初期开始改善噪声问题，使组装后的EMC对策防患于未然，从而提高设计效率。

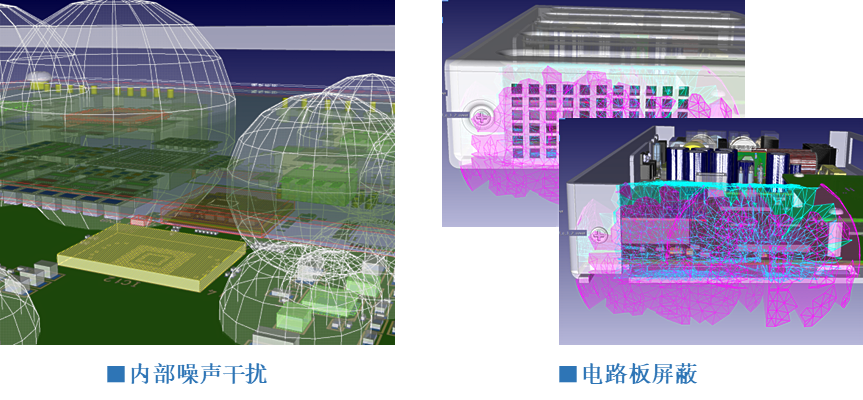

可综合进行对EMC对策有效的金属屏蔽、GND图案的优化、及设备内部噪声干扰的研究等。
关于机械数据，可直接读取STEP、ACIS、Parasolid、JT等通用格式或机械CAD的数据，并可用于EMC验证。
Menu
CR-8000 EMC Adviser EX

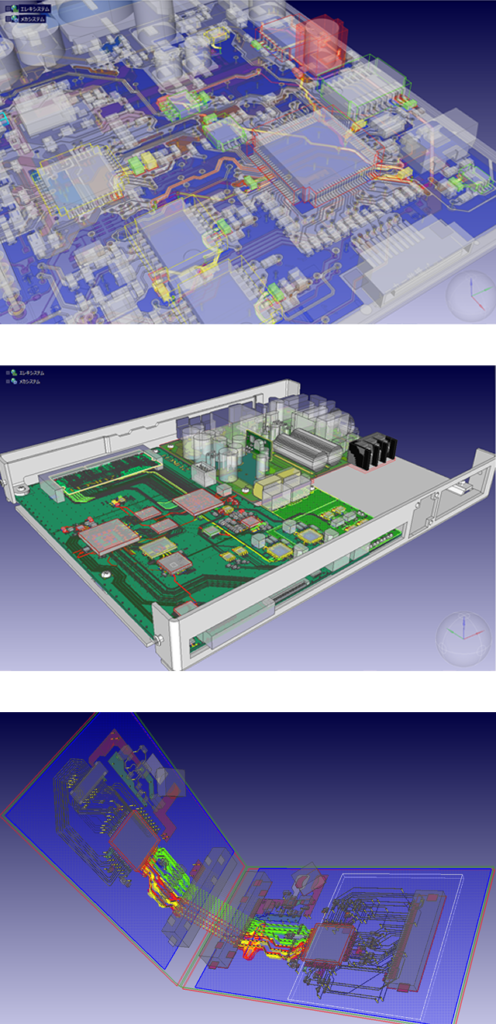

EMC Adviser EX是一种方便在PCB板设计中正确应用EMC(噪声特性)、SI（信号质量）、PI（电源质量）等电气经验和规则的EMC设计验证工具。可在CR-8000的优势“多板设计环境”下，从系统级的角度验证过去在单板设计时可能会忽略的涉及多板的电气噪声干扰。凭借其卓越的3D表现力，还可直观地进行多层PCB板中的EMC设计验证。
基于图研的研究成果及客户的要求，安装了约42种有效的EMC规则，可以迅速建立起无遗漏的EMC设计流程。EMC Adviser EX是一种添加到CR-8000 Design Force中进行使用的系统，因此可在不中断设计的情况下高效地进行验证。
【EMC Adviser EX中使用的规则一览】
●屏蔽
●闭环
●旁路电容器的配置
●游离的面
●不同电源的叠置
●通孔集中
●布线角部
●开环
●阻抗匹配
●布线的共振
●返回路径
●屏蔽平面
●终端
●高频NET布线长度
●高速信号布线层
●4方向屏蔽
●成对布线
●布线串扰
●电源串扰
●EMC元器件串扰
●不可接GND
●图面电容
●间隙上布线
●基准平面端布线
●电源通孔的配置
●组屏蔽
●IC正下方的GND
●振荡电路GND
●面上通孔的数量不足
●引脚对布线长度
●引脚对路径宽度
●ESD元器件的连接
●切换环路
●靠近电源GND
●旁路电容器连接顺序
●电源GND环路
●旁路电容器路径干扰
●多板返回路径
●PCB板间噪声干扰
●辐射噪音
●稳定的 GND 连接
